Осциллограф аналоговый МЕГЕОН 15010

Осциллограф аналоговый МЕГЕОН 15010 представляет собой одноканальный радиоизмерительный прибор бюджетного класса на основе ЭЛТ с высоким рабочим ресурсом. Простой и надежный, он обладает базовым перечнем функций, и может использоваться в сервисных службах и на производстве, обеспечивая выполнение рутинных проверочно-диагностических операций, а также для обучения и радиолюбительских нужд. Основным отличием от модели 15011, с такими же техническими характеристиками и перечнем функций, является горизонтальное исполнение корпуса, что позволяет легко монтировать оборудование в приборную стойку, а при настольном использовании – устанавливать несколько приборов такого же форм-фактора друг на друга, добиваясь компактности размещения.

Преимущества МЕГЕОН 15010

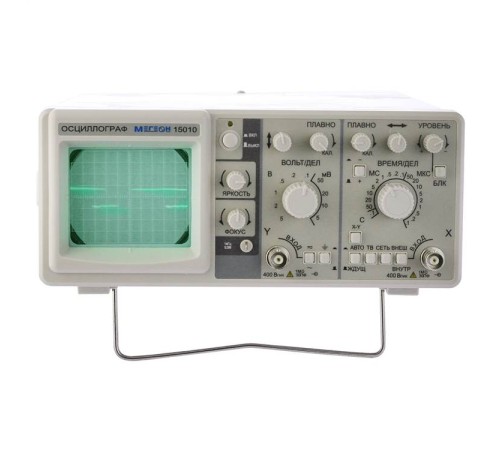

• Простота использования – в качестве органов управления устройство оснащается поворотными регуляторами и кнопками прямого вызова функций с маркировкой, соответствующей их назначению, что обеспечивает наглядность и интуитивную понятность при обращении с устройством.
• Встроенная функция калибровки, позволяющая настраивать размерность экранной сетки по тестовому сигналу со стабильными амплитудно-частотными характеристиками, дает возможность применять осциллограф в качестве полноценного измерительного прибора.
• Наличие отдельного входа "X", используемого в качестве канала внешней синхронизации, позволяет исследовать фазовые и частотные соотношения двух сигналов методом фигур Лиссажу.

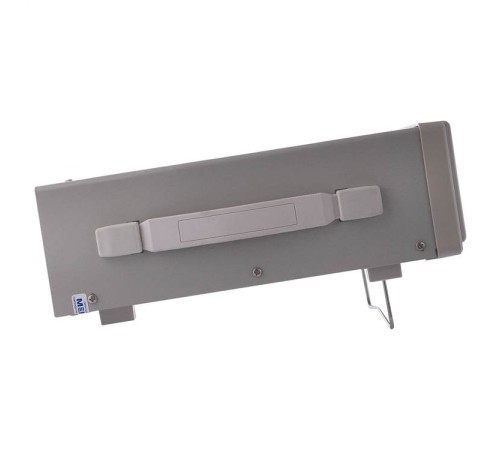

• Удобство переноски обеспечивается благодаря наличию соответствующей ручки на боковой поверхности корпуса.

Функциональные возможности

Обладая полосой пропускания 10 МГц, аналоговый осциллограф МЕГЕОН 15010 способен отслеживать сигналы в широком диапазоне напряжений – амплитудой от 10 мВ до 300 В с комплектным делителем, выдерживая суммарное перенапряжение при закрытом входе номиналом 400 В. Входной канал "Y" может работать в режиме с заземлением измерительной линии усилительного тракта либо с открытым состоянием по постоянному току или закрытым по переменному току. Это дает возможность с помощью данного изделия тестировать не только маломощные радиоэлектронные устройства, но и электросиловую аппаратуру. Поддерживается синхронизация не только от внутреннего или внешнего источника, но и от сети питания переменного тока или телевизионного импульса, например, при диагностике аналоговых видеосистем.
